Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | OEM |
Orzecznictwo: | ISO/RoHS/CE |
Minimalne zamówienie: | 200 metrów |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Drewniany bęben |
Czas dostawy: | 5-15 dni |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 50000 metrów na tydzień |
Konduktor: | Przewód miedziany wielodrutowy klasy 2 | Ekran dyrygenta: | Półprzewodnikowy XLPE |
---|---|---|---|
Izolacja: | XLPE | Ekran izolacji: | Półprzewodnikowy XLPE |
Metaliczny ekran: | Pojedynczy lub całościowy ekran z taśmy miedzianej | Podsadzkarz: | Włókno politereftalanu etylenu |
separator: | Taśma wiążąca | Zbroja: | Pojedynczy rdzeń: AWA (zbrojony drutem aluminiowym) Wielordzeniowy: SWA (zbrojony drutem stalowym) |
Osłona: | LSZH | ||
High Light: | 50mm2 medium voltage power cables,50mm2 MV Power Cables,70mm2 MV Power Cables |

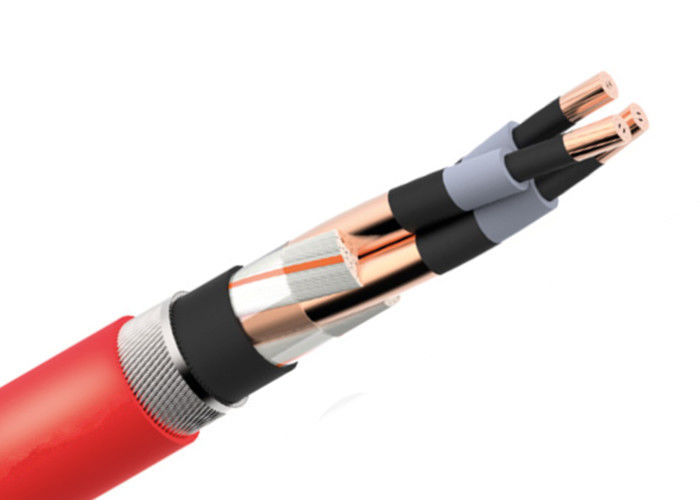

Osłona LSZH Underground 50 mm2 70 mm2 3-żyłowe kable zasilające SN
PODANIE
Kable elektroenergetyczne do sieci energetycznych, podziemne iw kanalizacji kablowej, w instalacjach z potencjalnym zagrożeniem życia i wyposażenia w przypadku pożaru, emisji dymu i toksycznych spalin.
BUDOWA
Konduktor
Przewód miedziany wielodrutowy klasy 2 zgodnie z normą BS EN 60228
(wcześniej BS 6360)
Ekran przewodnika
Półprzewodnikowy XLPE (usieciowany polietylen)
Izolacja
XLPE (usieciowany polietylen) typ GP8 zgodnie z
BS 7655
Ekran izolacji
Półprzewodnikowy XLPE (usieciowany polietylen)
Metalowy ekran
Pojedynczy lub całościowy ekran z taśmy miedzianej zgodnie z BS 7835
Podsadzkarz
Włókno PET (politereftalan etylenu)
Separator
Taśma wiążąca
Pościel
LSZH (Low Smoke Zero Halogen)
Zbroja
Pojedynczy rdzeń: AWA (zbrojony drutem aluminiowym)
Wielordzeniowy: SWA (zbrojony drutem stalowym)
Osłona
LSZH (Low Smoke Zero Halogen)
CHARAKTERYSTYKA
Napięcie znamionowe (Uo / U) (Um)
19/33 (36) kV
Ocena temperatury
Stały: 0 ° C do + 90 ° C
Charakterystyka spalania:
Indeks tlenowy: 35
0,5% HCL zgodnie z BS EN 50267-2-1
Klasyfikacja niskiego dymu oparta na teście sześcianu o długości 3 metrów.
Kompletne kable spełniają wymagania testu ogniowego
BS EN 50266-2-4
Minimalny promień gięcia
Pojedynczy rdzeń - Naprawiono: 15 x średnica całkowita
3 rdzenie - Naprawiono: 12 x średnica całkowita
(Pojedynczy rdzeń 12 x średnica całkowita i 3 rdzenie 10 x całkowita
średnica, na której zagięcia są umieszczone w sąsiedztwie złącza lub
zakończenia pod warunkiem, że gięcie jest dokładnie kontrolowane
przy użyciu byłego)
Kolor płaszcza
Czerwony czarny
WYMIARY
NIE.Z RDZENIE |
KRZYŻ NOMINALNY OBSZAR PRZEKROJOWY mm² |
ŚREDNICA NOMINALNA | WAGA NOMINALNA kg / km |
||
W zbroi mm |
Over Armor mm |
Ogólny mm |
|||
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 |
70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400 |
32.6 34.3 35.9 37.5 39.3 41.7 44.2 47.3 50.5 54.2 60.5 65 65.1 68.8 72.6 76.3 79.3 83.4 88,8 93,9 100,8 |
36.6 38.3 39.9 42.5 44.3 46.7 49.2 52.3 55.5 59.2 65.5 70 71.4 75.1 78.9 82.6 85.6 89,7 95.1 100.2 107,1 |
41 42.9 44.5 47.3 49.3 51.7 54.4 57.7 61.1 65 71,6 76.5 78.2 82.1 86.1 90 93.2 97,5 103,3 108,8 116.1 |
2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200 |
PRZEWODNIKI
Przewody wielożyłowe klasy 2 do kabli jednożyłowych i wielożyłowych
KRZYŻ NOMINALNY OBSZAR PRZEKROJOWY mm² |
MINIMALNA ILOŚĆ.PRZEWODÓW W PRZEWODNIKU | MAKSYMALNA WYTRZYMAŁOŚĆ PRZEWÓD W 20ºC |
|||||
Okólnik | Okrągły zagęszczony | W kształcie | Przewód miedziany wyżarzany | ||||
Cu | Glin | Cu | Glin | Cu | Glin | Zwykłe druty om / km |
|
70 95 120 150 185 240 300 400 500 630 800 1000 |
19 19 37 37 37 37 61 61 61 91 91 91 |
19 19 37 37 37 37 61 61 61 91 91 91 |
12 15 18 18 30 34 34 53 53 53 53 53 |
12 15 15 15 30 30 30 53 53 53 53 53 |
12 15 18 18 30 34 34 53 53 53 - - |
12 15 15 15 30 30 30 53 53 53 - - |
0,268 0,193 0.153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176 |
PARAMETRY ELEKTRYCZNE
Przewody miedziane (izolowane kable pancerne zgodnie z BS 7835)
Aktualna nośność
NIE.Z RDZENIE |
KRZYŻ NOMINALNY OBSZAR PRZEKROJOWY mm² |
CIĄGŁA AKTUALNA OCENA | |||||
W ziemi Ampery |
W kanałach Ampery |
W powietrzu Ampery |
|||||
Koniczyna | Mieszkanie | Koniczyna | Mieszkanie | Koniczyna | Mieszkanie | ||
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 |
70 400 |
270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600 |
280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600 |
260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530 |
270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530 |
310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740 |
370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740 |
CZYNNIKI OBNIŻAJĄCE
TEMPERATURA POWIETRZA ° C | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
CZYNNIK DE-RATINGU | 1,00 | 0.96 | 0.92 | 0.88 | 0.83 | 0,78 | 0,73 |
TEMPERATURA PODŁOŻA ° C | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
CZYNNIK DE-RATINGU | 1.03 | 1,00 | 0.97 | 0.93 | 0.89 | 0.86 | 0.82 |
ODPORNOŚĆ CIEPLNA GRUNTU km / W | 0.9 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 |
CZYNNIK DE-RATINGU | 1.06 | 1.04 | 1,00 | 0.92 | 0.82 | 0,74 | 0.68 |
GŁĘBOKOŚĆ UKŁADANIA mtr | 0,80 | 1,00 | 1.25 | 1.50 | 1,75 | 2.00 | 2.50 |
CZYNNIK DE-RATINGU | 1,00 | 0.97 | 0.95 | 0.94 | 0.93 | 0.91 | 0,90 |
